信息詳情

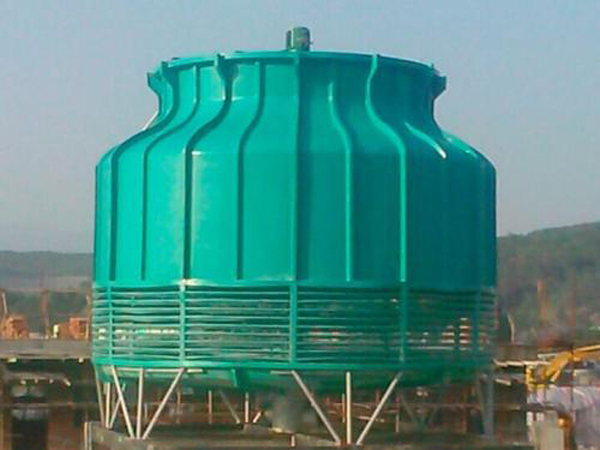

圓形逆流式玻璃鋼冷卻塔產品概述

公司生產的所有冷卻塔都是節能型的，因為電機安裝容量在我國外同類冷卻塔中低，低噪聲型及超低噪聲型冷卻塔水溫降一般為3-8℃，適合於空調製冷等一般水溫降的冷卻。

超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上采取了一係列噪聲控製措施，標準點噪聲值比相應的低噪聲型低～5dB（A）。它適合於對噪聲要求更嚴的地方。例如：賓館、醫院、公用建築以及居民區近的場合，它的基礎配管、電機功率與相應的低噪聲型冷卻塔相同，冷卻水量及風量與低噪聲型冷卻塔的相同。

工業型即中高溫冷卻塔，水濕降一般為10～25℃，該型增加了塔體直徑、風量、風壓、功率、填料高度等一係列措施，它適合於溫降高的工業用水的冷卻，本次設計的工業型塔熱力性能上是富餘的，在選用時請不要再留有餘地，其代碼意義如下：

DBNL3－100型； D－低噪聲； B－玻璃鋼； N－逆流式； L－冷卻塔；3－第三次改型設計；100-標準工況的名義流量度100m3/h；GBNL3-100型；G－工業型中，高溫降； CDBNL3－100型；CD－為超低噪聲型；其它同上。

圓形逆流冷卻塔選用及使用

選用時需知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度t,根據熱力性能曲線確定型號，如超出曲線可將要求提給四院，由電算研究塔型。

就材料的耐寒性而言，能適用於-50℃的地區，但是冷月平均低於-10℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。

循環水渾濁度不大於50毫克/升，短期內不大於100毫克/升，不宜含有油汙和機械性雜質，必要時采取滅藻及水質穩定措施。

基礎圖供安裝時參考，大塔的進出水管方向見圖示，水塔可在水平位置任意定，但不得碰基礎，中間有基礎的，其荷載應為運轉重的25%。其餘的75%，由外圍長方形基礎平均承擔，如在屋頂應考慮風荷載引起的附加壓力。

小於125型的冷卻塔，外麵連接的進出水管與冷卻塔連接處應設支座防止過多的重量壓在塔壁上。

布水管按名義流量開孔，如實際水量與名義流量相差±15%以上，訂貨時說明，由製造廠家改變開孔尺寸，塔的進水管水壓大約為2米到5米水柱，設計時壓力不要過高，否則流量過大會飄水。

本產品適用於水溫不超過60℃，如超過60℃，訂貨時須說明，本公司可以滿足要求。

80型以上的冷卻塔風機，葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短期間倒轉來消冰，因此，在結冰嚴重的地區，應設置可逆磁力起動器，按鈕應安裝冷卻塔附近。<調葉片方法見橫流式玻璃鋼冷卻塔說明>

冷卻塔起動時一定要先開水泵，後開風機。不允許在沒有淋水的情況下使風機運轉。因此，布水管上設有傾斜的收水板，如果開動風機而沒有噴水時，布水器反轉，收水板會刮到填料，使填料刮出來被風帶走，或將布水管卡壞，因此，冷卻塔起動時，一定要先開水泵，後開風機，停止工作時，應先停風機，後停水泵。

當用戶需在冷卻塔下塔體內直接吸水時，需安裝“自動給水管”，“急速給水管”，“排汙管”，訂貨時需特別提出，價格表內不包括這部分價格。

圓形逆流冷卻塔主要參數

型號	τ＝28℃ 冷卻水量m3/h		τ＝27℃ 冷卻水量m3/h		主要尺寸mm		風量 m3/h	風機直徑 mm
型號	Δt=5℃	Δt=8℃	Δt=5℃	Δt=8℃	總高度	大直徑	風量 m3/h	風機直徑 mm
DBNL3-12	12	9	15	10	2033	1210	7200	700
DBNL3-20	20	15	24	17	2133	1460	12400	800
DBNL3-30	30	22	35	27	2342	1912	18000	1200
DBNL3-40	40	30	46	34	2842	1912	21500	1200
DBNL3-50	50	37	57	44	2830	2215	28000	1400
DBNL3-60	60	44	68	51	3080	2215	32300	1400
DBNL3-70	70	51	79	60	3094	2629	39200	1600
DBNL3-80	80	61	92	70	3344	2629	43400	1600
DBNL3-100	100	74	114	86	3294	3134	56000	1800
DBNL3-125	125	92	142	108	3544	3134	67200	1800
DBNL3-150	150	112	171	129	3553	3732	84000	2400
DBNL3-175	175	131	200	150	3803	3732	94300	2400
DBNL3-200	200	153	231	180	3835	4342	112000	2800
DBNL3-250	250	186	283	215	4085	4342	134300	2800
DBNL3-300	300	225	334	260	4223	5134	168000	3400
DBNL3-350	350	267	395	304	4473	5134	187400	3400
DBNL3-400	400	301	455	341	4618	6044	224000	3800
DBNL3-450	450	343	514	387	4868	6044	242000	3800
DBNL3-500	500	375	576	427	5219	6746	280000	4200
DBNL3-600	600	454	680	516	5719	6746	302200	4200
DBNL3-700	700	528	790	600	5589	7766	393500	5000
DBNL3-800	800	590	890	685	6089	7766	408000	5000
DBNL3-900	900	685	1035	790	6040	8836	505200	6000
DBNL3-1000	1000	783	1139	880	6540	8836	510300	6000
